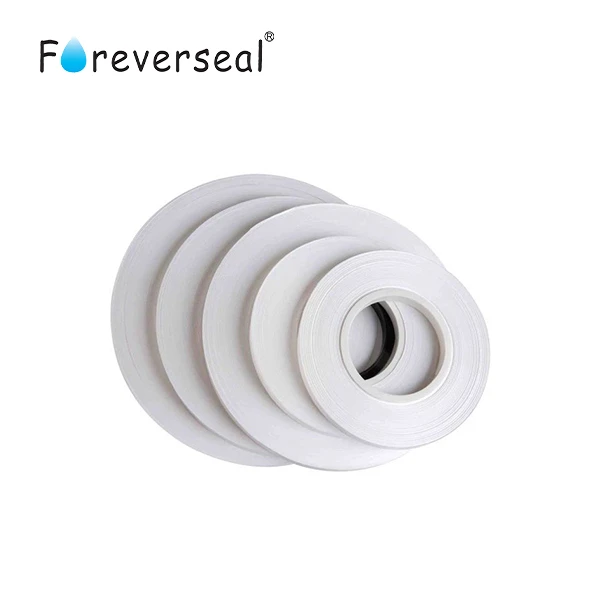

PTFE-kabelisolatietape

PTFE-kabelisolatietape - PTFE-film met hoge dichtheid voor draad en kabel

FOREVERSEAL PTFE-kabelisolatietape is een geëxpandeerde PTFE-film (ePTFE) met hoge dichtheid, ontwikkeld voor elektrische isolatie in draad- en kabeltoepassingen. Met een standaarddichtheid van 1,60 g/cm³, diktes van 0,051 mm tot 0,254 mm en breedtes van 4 mm tot 200 mm, biedt deze film de inherente eigenschappen van PTFE - uitzonderlijke chemische bestendigheid, een extreem breed temperatuurbereik (-268 graden tot +260 graden), lage wrijvingscoëfficiënt en uitstekende diëlektrische sterkte - met het extra voordeel van superieure vervormbaarheid voor kabelwikkeling.

Een belangrijk kenmerk van deze tape is het "sintered in place"-vermogen: de film kan rond een draad- of kabelbundel worden gewikkeld en vervolgens worden gesinterd (verwarmd boven 327 graden) tijdens het kabelproductieproces, waardoor de PTFE wordt samengesmolten tot een continue, naadloze isolatielaag. Dit zorgt voor een superieure afdichting zonder gaten, geen verbindingen en geen vochtpaden - ideaal voor hoogwaardige kabelisolatie-, kabelboomwikkeling en als diëlektrische medium in de constructie van coaxiale kabels.

Deze tape wordt voornamelijk gebruikt in de lucht- en ruimtevaart-, militaire, automobiel-, telecommunicatie- en industriële draadtoepassingen en voorkomt kortsluiting, biedt isolatie tegen vocht en verontreinigingen en vermindert wrijving en slijtage aan bewegende kabelassemblages.

Belangrijkste onderscheidende factor: Met een gewicht van 1,60 g/cm³ is deze HD PTFE-film aanzienlijk dichter dan onze ePTFE-film met lage-dichtheid (0,7 g/cm³) - en biedt een hogere diëlektrische sterkte, betere mechanische taaiheid en superieure prestaties bij toepassingen met hoge- spanning en hoge- frequenties. De "sintered in place"-mogelijkheid onderscheidt het nog meer: ​​na het omwikkelen kan het gehele samenstel worden gesinterd om een ​​monolithische PTFE-isolatielaag te creëren.



HD versus LD PTFE-film - Technische uitleg

Wat is PTFE-film met hoge dichtheid (HD)?

PTFE-film voor draad- en kabeltoepassingen wordt geproduceerd in twee primaire dichtheidscategorieën. Het begrijpen van het verschil is van cruciaal belang voor het selecteren van het juiste product:

Eigendom	HD PTFE-film (dit product)	LD ePTFE-film (lage dichtheid)
Dikte	1,60 g/cm³ (hoog)	0,7 g/cm³ (laag)
Structuur	Dichter geëxpandeerd, minder poreus	Sterk geëxpandeerd, microporeus
Diëlektrische sterkte	Hoger - beter voor hoge- spanning	Goed - voldoende voor algemeen gebruik
Mechanische taaiheid	Hogere treksterkte, betere slijtvastheid	Zachter, soepeler
Vervormbaarheid	Goede - wikkelt soepel rond kabels	Uitstekend - zeer flexibel
Op zijn plaats gesinterd	Ja - ontworpen voor sinteren tijdens montage	Nee - niet ontworpen voor sinteren ter plaatse-
Beste voor	Coaxiaal diëlektricum, hoog-spanningsisolatie, kabelboomomwikkeling	Draadwikkeling, bescherming tegen schuren, pakkingen
Temperatuurbereik	-268 graden tot +260 graden	-190 graden tot +260 graden
Kosten	Matig (hoger dan LD, lager dan afgeschaafd)	Lager (geen sinterstap)

· PTFE (Polytetrafluorethyleen)

· Uitgebreid, naturel of wit

· Dikte: 0,051 mm - 0.254mm

· Breedte: 4 mm -200 mm

· Standaarddichtheid: 1,60 g/cm³







Dikte	0.0020"	0.0030"	0.0040"	0.0050"	0.0060"	0.0080"	0.0100"
	(0,051 mm)	(0,076 mm)	(0,102 mm)	(0,127 mm)	(0,152 mm)	(0,203 mm)	(0,254 mm)
Tolerantie	±0.00020"	±0.00020"	±0.00025"	±0.00030"	±0.00030"	±0.0004"	±0.00040"
	±0,005 mm	±0,005 mm	±0,006 mm	±0,0076 mm	±0,0076 mm	±0,010 mm	±0,010 mm
Breedte	4 - 200mm
Dikte	1,6 g/cm3
Treksterkte (minimaal)	10 MPa
Verlenging (minimaal)	50%
Gezamenlijke vrije lengtes	> 200m







FOREVERSEAL HD PTFE kabelisolatietape wordt gebruikt in meerdere industrieën waar draden en kabels hoogwaardige isolatie-, diëlektrische barrières of wrijvingsvermindering vereisen:

Industrie / Toepassing	Hoe PTFE-tape wordt gebruikt	Sleuteleigenschap vereist
Productie van coaxkabels	Diëlektrische wikkellaag tussen geleider en afscherming	Consistente diëlektrische constante, laag signaalverlies
Bedrading voor de lucht- en ruimtevaart	Isolatie tegen hoge- temperaturen voor kabelbomen van vliegtuigen	Temperatuurbereik, lichtgewicht, gesinterde-in--afdichting
Militaire en defensiekabels	Isolatie voor tactische kabels, raketbedrading, radarkabels	Mechanische taaiheid, chemische bestendigheid, betrouwbaarheid
Kabelbomen voor auto's	Isolatiefolie voor bedrading onder de -kap bij hoge- temperaturen	Temperatuurbestendigheid, lage wrijving, slijtvastheid
Telecommunicatie	Isolatie voor hoogfrequente signaalkabels	Lage diëlektrische constante, lage dissipatiefactor
Industriële kabels	Isolatie voor kabels in chemische fabrieken, staalfabrieken, raffinaderijen	Chemische inertie, temperatuurstabiliteit
Draden voor medische apparaten	Isolatie voor katheterdraden en sensorkabels	Biocompatibele, niet-giftige, chemische inertie
Sensor- en sondedraden	Isolatie voor temperatuur-/druksensordraden in ruwe omgevingen	Chemische bestendigheid, thermische stabiliteit
Hoogspanningskabels-	Isolatielaag voor HV-kabelassemblages	Hoge diëlektrische sterkte, naadloos-ter plaatse-gesinterd



Veelgestelde vragen:



Vraag: Wat is HD PTFE-kabelisolatietape?

A: HD (High Density) PTFE kabelisolatietape is een geëxpandeerde PTFE (ePTFE) film met een dichtheid van 1,60 g/cm³, ontworpen voor elektrische isolatie in draad- en kabeltoepassingen. Het is dichter dan LD ePTFE-film (0,7 g/cm³), wat een hogere diëlektrische sterkte en betere mechanische taaiheid biedt. Het kan ook op zijn plaats worden gesinterd tijdens de kabelproductie.



Vraag: Wat betekent "op zijn plaats gesinterd"?

A: "Op zijn plaats gesinterd" betekent dat de PTFE-film rond een geleider wordt gewikkeld en vervolgens het hele geheel wordt verwarmd tot 370 graden – 400 graden, waardoor de PTFE-deeltjes samensmelten tot een continue, naadloze isolatielaag. Hierdoor ontstaat een monolithische barrière zonder verbindingen of naden - de gouden standaard voor hoogwaardige- kabelisolatie.



Vraag: Wat is het verschil tussen HD- en LD PTFE-film?

A: HD-film (dit product) heeft een dichtheid van 1,60 g/cm³ - dichter, met een hogere diëlektrische sterkte en betere mechanische eigenschappen. Het kan ter plaatse worden gesinterd. LD-film (0,7 g/cm³) is zachter, soepeler en goedkoper - beter voor eenvoudig draadwikkelen en bescherming tegen schuren. HD is beter voor veeleisende toepassingen zoals coaxiale diëlektrica en hoogspanningsisolatie.



Vraag: Welke diktes en breedtes zijn er beschikbaar?

A: De dikte varieert van 0,051 mm tot 0,254 mm (0,002" tot 0,010"). Breedtes kunnen op maat worden gesneden in elke afmeting van 4 mm tot 200 mm. Neem contact met ons op met uw specificaties voor een offerte op maat.
